铲钻

铲钻

产品详情

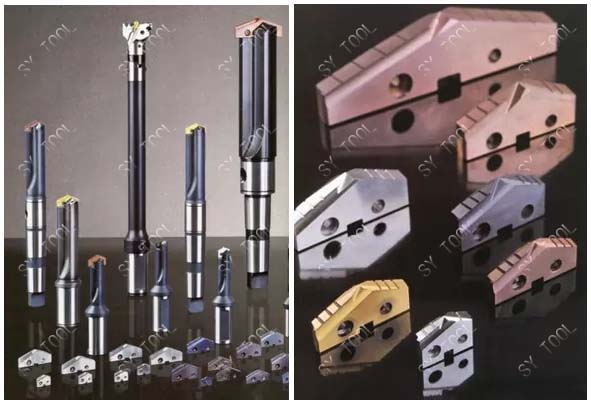

铲钻是我公司可换刀片式钻头系列产品中的最为主要的产品,它是解决当前市场中传统钻孔刀具效率低,使用不方便问题而设计的一款性能优越的高效钻孔刀具。其结构是由刀杆和刀片两大部分组成,其特点有:
   1.钻孔直径范围大只需16个刀杆就可以满足 Φ9.5~ Φ114mm的钻孔直径需求;
   2.铲钻刀杆采用内冷却设计,即使在深孔钻削时也能及时将切削屑排出及良好冷却;
   3.铲钻刀杆与刀片之间的高精度接口可以确保刀片装夹精度,而刀片更换方便;
   4.铲钻刀片采用优质粉末高速钢制造,结合多种涂层,比普通麻花钻寿命提高3~5倍,钻削速度提高2倍以上;
   5.可换结构,节省磨钻头的时间,使工作中不存在重磨刀具,现场可不设有修磨钻头的工作;
   6.采用最新的XR型刀刃设计,从而大大降低切削阻力;
   7.铲钻刀片具有断屑功能,提高钻孔的稳定性。
铲钻介绍:铲钻是U钻的升级产品它由U钻改进而来,铲钻解决了U钻需要钻孔设备刚性高、转速快、很大部分的钻孔设备不能使用的问题,同时针对于深孔加工工作铲钻也能够进行胜任,同时在加工精度方面铲钻由于使用的是中间定心双刃切削的对称结构所以由U钻加工精度的±0.1mm提升到了加工精度控制在5个丝以内。

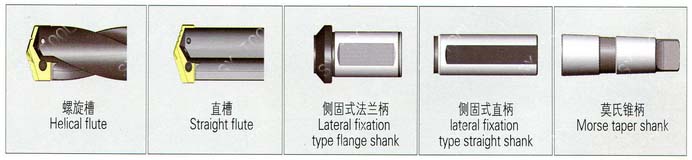

铲钻刀杆槽型的分类:螺旋槽、直槽
铲钻刀杆接口柄型的分类:莫氏锥柄、侧固式法兰柄、侧固式直柄
铲钻接口的分类:
铲钻刀杆接口  刀片直径
刀杆接口 铲钻刀片直径
Y0   9.5 ~ 11.0
Z0   11.5 ~ 12.5
00    13.0 ~ 17.5
05 15.5 ~ 17.5
10 18.0 ~ 24.0
15    22.0 ~ 24.0
20    25.0 ~ 35.0
25    30.0 ~ 35.0
30    36.0 ~ 47.0
35    42.0 ~ 47.0
40    48.0 ~ 65.0
45 56.0 ~ 65.0
50 64.0 ~ 88.0
55 78.0 ~ 88.0
70 90  ~ 114.0
80 102 ~ 114.0
铲钻刀柄的选型:
直槽:适用于钻孔设备及铲钻固定,钻孔工件动,螺旋槽:适用于钻孔工件固定钻孔设备及铲钻动。
直槽:适用于车床加工
螺旋槽:适用于:摇臂钻,CNC机床,
侧固柄刀杆:适用于:数控车床,CNC机床,加工中心
莫氏柄刀杆:适用于立钻,钻铣床,普车车床,摇臂钻床,等加工设备

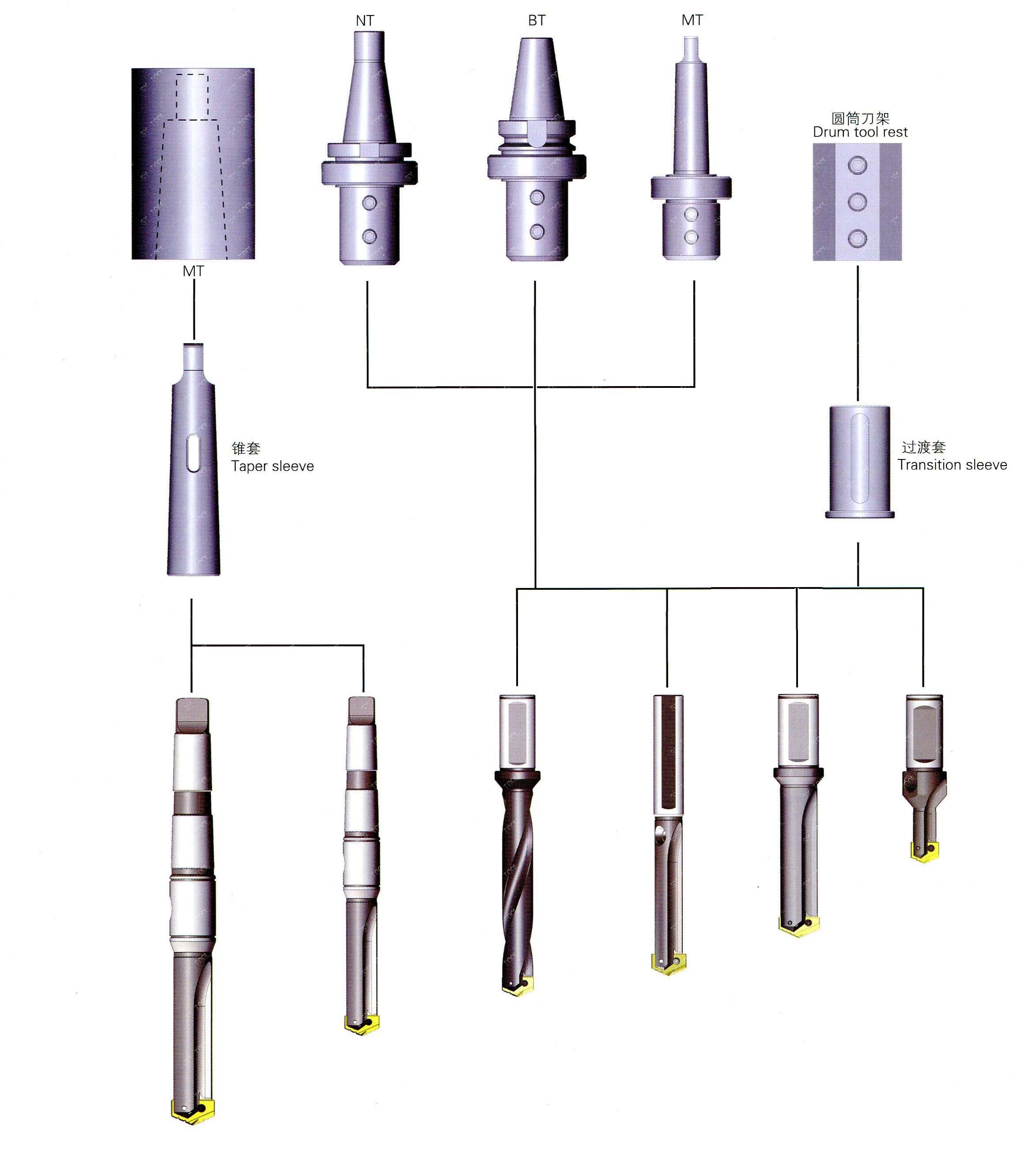

图示:
铲钻刀杆的规格型号:

莫氏锥柄直槽刀杆 公制 英制
莫氏锥柄螺旋槽刀杆 公制 英制
侧固式法兰柄直槽刀杆 公制 英制
侧固式法兰柄螺旋槽刀杆 公制 英制
侧固式直柄直槽刀杆 公制 英制
